특징
- 95% 이상의 높은 집진 효율이 가능합니다.
- 0,1 μm 이하의 미세한 입자의 집진이 가능합니다.
- 광범위한 온도 범위의 배기가스처리가 가능합니다.
- 자체청소 기능으로 유지 보수가 편리하고 내구성이 좋아 전기집진기의 효율을 좋게 합니다.
- 자동 화재 방지 장치가 구성되어 시스템을 화재로부터 보호할 수 있습니다.
- 텐터가공기, PVC 코팅 및 다양한 산업에 적용될 수 있습니다.

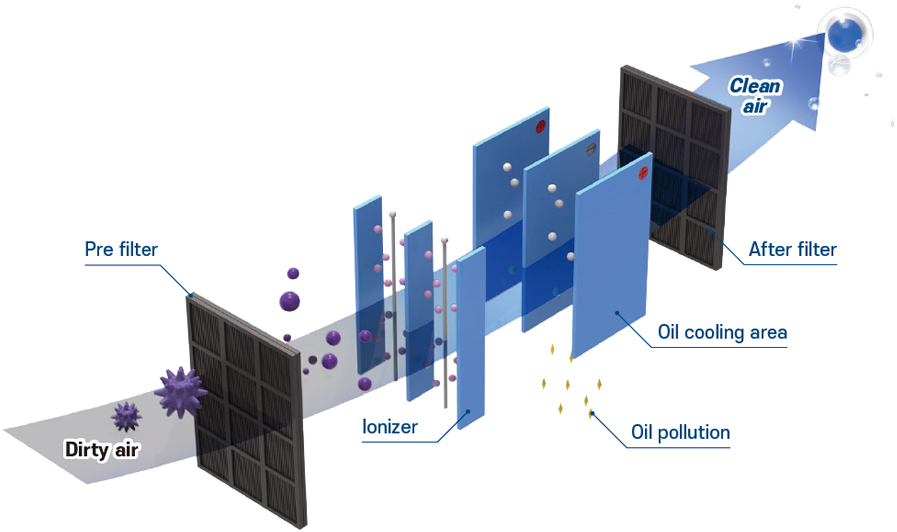

전기 집진기 작동원리
스피닝, 염색, 텐터기, pvc 코팅, 인조가죽 기계, 장갑 산업,
벽지, 플라스틱 바닥재 산업 등 다양하게 적용 가능한 MEGA PLASMA
벽지, 플라스틱 바닥재 산업 등 다양하게 적용 가능한 MEGA PLASMA
- 주로 고온에서 산업폐기물 흄을 처리하는 장치입니다.
- 부유하고 있는 분진을 인위적으로 하전하여 전기적 에너지 장치인 전기장(Electric field)에 통과시키면서 분진을 집진하는 장치입니다.
- 고압직류전원을 사용하여 집진전극을 접지, 방전 전극을 음(-)전압으로, 전기장을 인가하여 코로나 방전(Corona dischange)을 형성합니다. 이 코로나 방전을 이용하여, 분진 입자(+)을 전위로 하전시키고, 전기장을 통과하는 동안에 하전된 분진입자는 집진전극으로 이동하여 포집됩니다.
- 스피닝, 염색, 텐터기, pvc 코팅, 인조가죽 기계, 장갑 산업, 벽지, 플라스틱 바닥재 산업 등 다양하게 적용할 수 있습니다.

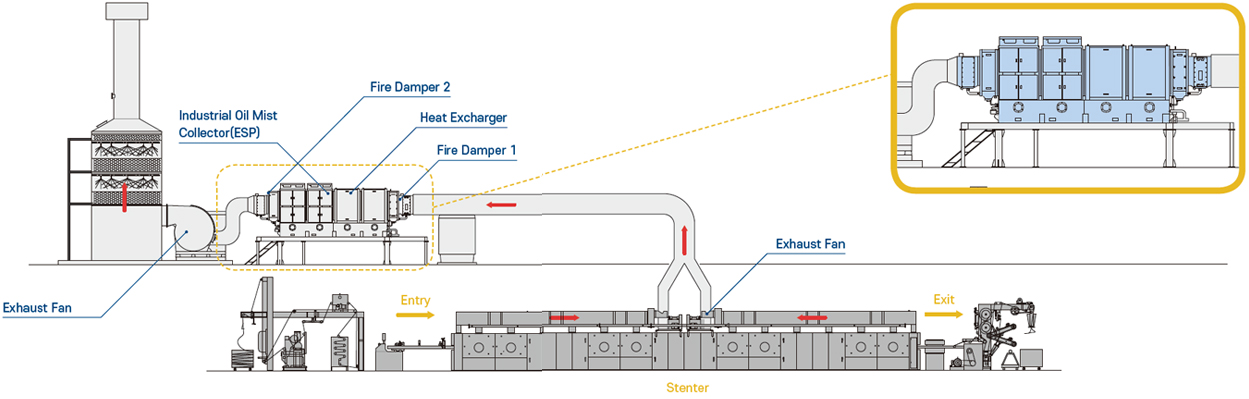

전기 집진 과정
- 기계에서 배기된 배기가스(흄) 100-240℃가 덕트를 통해 pre filter에 도착 합니다.
덕트에서 화재가 발생되면, 시스템을 보호하기 위해 화재 차단 댐퍼(fire shut down damper)가 작동하여 차단됩니다. - 배기가스(흄)는 연결배관을 거쳐 집진기로 들어갑니다.
입구부는 Pre filter와 스프레이 시스템이 구성되어 있습니다. 배기가스(흄)가 1차 필터링 되어 열교환기로 들어갑니다. - MEGA PLASMA의 열교환기는 배기가스(흄)의 온도를 60℃로 낮추어 줍니다. (온도조절 설정 가능)
- 열교환기에 의해 냉각된 배기가스(흄)는 전기집진장치 (electrro static precipitator)로 들어갑니다.
전기집진장치는 4 단계로 구성되어 있습니다. 전기집진장치에 의해서 배기가스(흄)에서 오일이 분리되어 배출구로 유출됩니다. - 전기집진장치에 의해 정화된 배기는 감속 덕트를 통과하여, 팬을 통해 배출됩니다.
- MEGA PLASMA에는 자체 세척시스템이 장착되어 있습니다.
청소주기가 도래시 조작반에서 신호를 보내게 되며, 이에 따라 자체세척코스를 작동시키면 됩니다. 물탱크, 세척 펌프, 세척 밸브, 스프레이 장치 및 제어시스템으로 구성되어 있습니다. - 전기집진장치의 내부에 먼지나 이물질이 쌓이면 집진 효율에 영향을 줍니다. 작업조건에 따라 주기적인 청소가 중요합니다. 자동세척시스템을 사용하여 세척하시면 됩니다.
- MEGA PLASMA 시스템에는 자동 소방시스템이 부착되어 있습니다. 시스템 장치를 화재로부터 보호할 수 있습니다.
도면
